DA-EDND Mechaniek zonder contacten
Ref: DA984100



DA-EDND-MEC Zonder hulpcontacten

Mechanische aandrijving

Type DA-98 EDND

Voor RV 44 lastscheidingsschakelaar (2-standen schakelaar aan/uit) met externe aardingsschakelaar.

Functie
- schakelt de lastscheidingsschakelaar aan en af
- opent en sluit de externe aardingsschakelaar

Bediening
- frontaal manueel bedienbaar met een hendel
- optionele motorisatie voor afstandsbediening

Werking
- mechanische aandrijving met 3 standen (aan/uit/aarde) en 2 bedieningspunten
- werking gebaseerd op 2 veren
- elke veer bedient een eigen uitgaande as, de as 'aarde' bevindt zich rechts
- directe mechanische koppeling van elke as op de respectieve schakelaar
- de as 'lijn' schakelt de 2-standen schakelaar (aan/uit)
- de as 'aarde' schakelt de externe aardingsschakelaar (aarde)
- met de bedienhendel wordt de betreffende veer manueel samengedrukt
- de veer ontspant voorbij een dood punt en bedient zo de as
- bediening in de omgekeerde richting schakelt het mechanisme terug

Eigenschappen
- garandeert de schakelbeweging onafhankelijk van de behendigheid van de operator
- 2 frontale standindicatoren, mechanisch gekoppeld aan de respectieve as
- voorzien van alle nodige vergrendelingen hetgeen een foute bediening verhindert
- met een functionaliteit voor vergrendeling van een deurpaneel

Mogelijke complementaire uitrusting af fabriek gemonteerd
- motor voor het schakelen van de lastscheidingsschakelaar
- motor voor het schakelen van de externe aardingsschakelaar
- tot 6 hulpcontacten op lijn
- tot 6 hulpcontacten op aarde

Koop meer meer besparen
    Verkrijgbaar in de winkel : 1pcs
    Levertijd (dagen) voor extra stuks : 1
   Prijs: 2218,01
   Aantal:
-
+

Toevoegen aan favorieten




Opties:

Schakelhendel voor DA DP mechanismes (ref:DF045600)

86,25

Hulpcontacten DA-98 (ref:OP HCDA98)

DA-98 EDND Hulpcontact 1NO/1NG aarde (ref:OP984001)

98,98

DA-98 EDND Hulpcontact 2NO/2NG aarde (ref:OP984002)

120,37

DA-98 EDND Hulpcontact 3NO/3NG aarde (ref:OP984003)

158,33

DA-98 EDND Hulpcontact 4NO/4NG aarde (ref:OP984004)

182,47

DA-98 EDND Hulpcontact 5NO/5NG aarde (ref:OP984005)

220,42

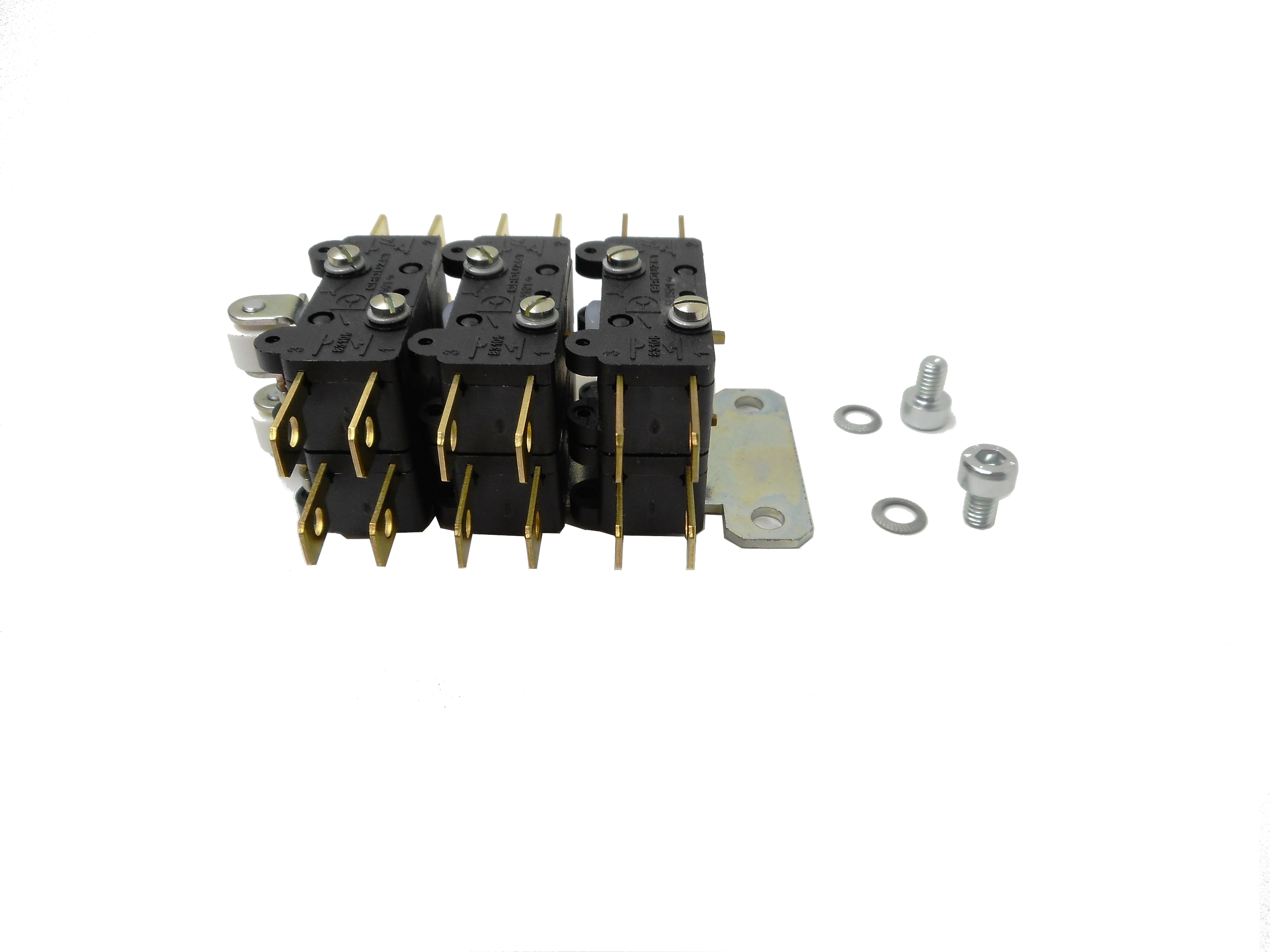

DA-98 EDND Hulpcontact 6NO/6NG aarde (ref:OP984006)

261,82

DA-98 EDND Hulpcontact 1NO/1NG last (ref:OP984101)

98,98

DA-98 EDND Hulpcontact 2NO/2NG last (ref:OP984102)

120,37

DA-98 EDND Hulpcontact 3NO/3NG last (ref:OP984103)

158,32

DA-98 EDND Hulpcontact 4NO/4NG last (ref:OP984104)

182,47

DA-98 EDND Hulpcontact 5NO/5NG last (ref:OP984105)

220,42

DA-98 EDND Hulpcontact 6NO/6NG last (ref:OP984106)

261,82

DA-98-EDND Hulpcontact 1NO/1NG last+aarde (ref:OP984121)

125,09

DA-98-EDND Hulpcontact 2NO/2NG last+aarde (ref:OP984122)

182,06

DA-98-EDND Hulpcontact 3NO/3NG last+aarde (ref:OP984123)

223,76

DA-98-EDND Hulpcontact 4NO/4NG last+aarde (ref:OP984124)

330,03

DA-98-EDND Hulpcontact 5NO/5NG last+aarde (ref:OP984125)

338,08

DA-98-EDND Hulpcontact 6NO/6NG last+aarde (ref:OP984126)

394,75
