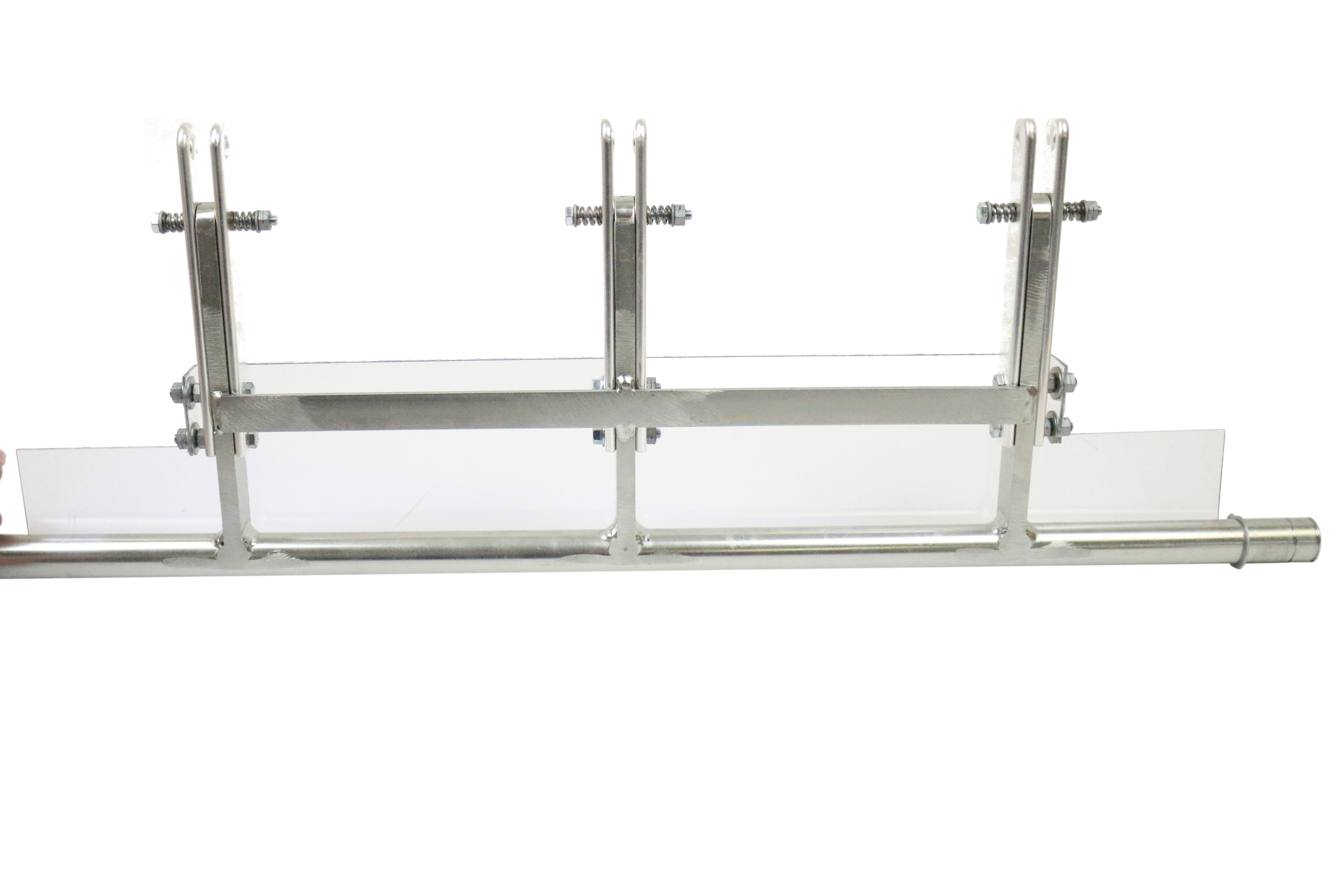

Aardmes barenstel op A cel 24kV
Ref: EM301000



EM301000 voor barenstel bovenop DF-A - Un 24 kV

Aardmes geschikt voor het aarden van een barenstel bovenop een aankomstcel type DF-A bij Un 24 kV.
De aarders zijn ontworpen en beproefd volgens IEC 62271-102 subclause 6.101 (making).

Functie
- het aardingsmes is het bewegend gedeelte van de aardschakelaar in een middenspanningscel
- het aardingsmes maakt het mogelijk de 3 fasen met elkaar te verbinden (kortsluiting)
- een ingeschakelde aardschakelaar verbindt vrijgeschakelde delen met de aarde, zodat veilig aan de cel kan gewerkt worden

Opbouw
- 3-fasige uitvoering
- elke fase is uitgerust met 2 aardmeslepels voorzien van verzilverde koperen contacten
- de aardmeslepels zijn gemonteerd op steunarmen, waarbij inox stalen veren de contactdrukkracht borgen
- elke steunarm is vast gelast op de centrale as van het aardmes
- de centrale as is voorzien van aangrijpingspunten voor aandrijving door een schakelmechanisme
- het aardingsmes is voorzien van een aansluitpunt voor aardingsvlecht (niet inbegrepen) voor verbinding met de aarde

Werking
- het aardmes vormt samen met vaste contacten een 2-standen aardschakelaar
- bij het sluiten maken de aardlepels de verbinding met aardblokjes op vaste contacten
- het aardmes opent (geen aarding) of sluit (zichtbare aarding), de schakeling gebeurt in lucht
- de aldus kortgesloten contacten worden via de aardingsvlecht (niet inbegrepen) verbonden met de aarde

Koop meer meer besparen
    Verkrijgbaar in de winkel : 5pcs
    Levertijd (dagen) voor extra stuks : 1
   Prijs: 573,85
